GENERALITES |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Le système antichute vertical YPSOS est conforme à la norme EN353-1 de 2002 et aux tests complémentaires de la fiche de coordination européenne VG 11 11.073 approuvée le 13/10/10. Selon cette même norme, quiconque travaille avec ou sur le système antichute YPSOS doit être informé des présentes instructions avant d'installer ou de contrôler le système.
 Généralités
La structure portante sur laquelle sera adaptée l'installation YPSOS doit avoir une résistance suffisante (600daN par fixation). Dans certains cas, des ancres structurelles et des interfaces sur mesure seront à prévoir. Un test à l'extractomètre pourra également être pratiqué pour valider la résistance des ancres structurelles.
Pendant la phase de montage, il est impératif de respecter les mesures de prévention contre les risques d'accidents.
Les systèmes antichute YPSOS ne peuvent être combinés avec des éléments d'autres constructeurs. En cas où des éléments « étrangers » seraient mis en place sur une installation YPSOS, la société IPSécurité déclinerait toute responsabilité sur l'installation.
Tous les composants YPSOS sont traités contre la corrosion. L'ensemble de la boulonnerie est en acier inox A2. En cas de besoin, tous les éléments peuvent être fabriqués en acier inox A4.
Installation
Les composants sont fournis prêts à être installés. Les fixations ainsi que les éclissages sont livrés boulonnerie comprise (hormis les chevilles), voire déjà pré-montés de manière provisoire.
Les kits de boulonnerie et visserie sont auto-sécurisants et dimensionnés de façon à empêcher un desserrage involontaire de l'assemblage.
Les 3 principes d'anti-desserrage utilisés sont :
 Le contre-écrou.
La rondelle Grower.
L'écrou Nylstop.
Sauf indication contraire dans la notice de montage, les couples de serrage à respecter lors du montage sont les suivants:
M8: 18 Nm.
M10: 45 Nm.
M12: 60 Nm.
Pour les échelles, l'écart recommandé entre deux fixations est de 1400mm (maximum 1750mm). Un minimum de 2 fixations est obligatoire pour une échelle de 2m.
Chaque élément d'échelle ou de rail, doit être rattaché à l'édifice par au moins une fixation. |
|
Cas particulier des ouvrages en brique ou en maçonnerie creuse:
Les supports n'ayant pas une résistance connue ou ayant une faible résistance (brique, parpaing, siporex…) demandent une attention particulière.
Dans ces cas particuliers, une étude spécifique est nécessaire. Cette étude peut être réalisée par notre bureau d'étude, ou par le bureau d'étude du fabricant de cheville. Une fixation type YPS-140 (fixation sur support creux) pourra être préconisée, de même qu'une diminution de l'entraxe entre les fixations… Une série de tests d'arrachement à l'extractomètre sur un échantillon de 15 chevilles permettra de valider le type de chevilles à utiliser sur le support considéré.

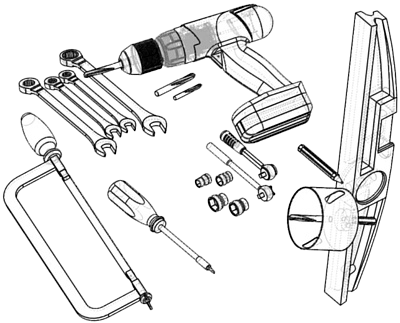

Matériel et EPI
Pour l'ensemble des interventions de montage et d'adaptation, il est nécessaire de disposer du matériel suivant:
2 clés de 19. (œil + fourche)
2 clés de 17. (œil + fourche)
2 clés de 13. (Pour les éclisses)
2 clés de 10. (Pour la butée type 1)
1 scie à métaux.
1 niveau.
1 marqueur.
Une perceuse avec un ensemble de forets pour le perçage du rail au diamètre 9mm, 7mm.
(Pour les éclisses et pour la butée type 1).
Un tournevis à tête plate.
Un jeu de clé 6 pans 6mm.
(Pour l'éclisse interne et l'échelle rabattable Flypsos).
Une scie cloche de 100mm de diamètre.
(Pour les aiguillages YPS-060).
Un gabarit de coupe et de perçage.
|
|
|
|
|
|
|
|

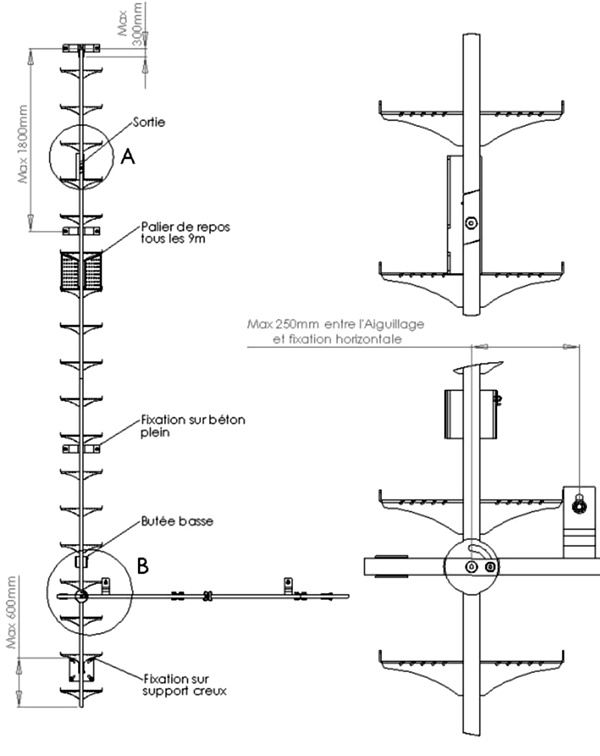

Montage d 'une Echelle Ypsos.
Règle de base lors du montage:
Chaque extrémité du système doit posséder une butée d'arrêt.
Une éclisse parfaitement montée doit être mise en place entre chaque portion de rail.
Les écrous doivent tous posséder un système d'anti-desserrage.
2 filets minimum doivent être visibles au-delà du dernier écrou.
Les couples de serrage doivent être respectés.
La distance maximale entre deux fixations est de 1750mm.
(EA recommandé 1400mm).
Chaque élément d'échelle doit être fixé à au moins une fixation. |
|
EPI nécessaire pour le montage des échelles:
Chariot TECH VST (YPS-010)
Harnais EN361
Toute installation jusqu'à 2000mm doit avoir 2 fixations minimum.
Toute installation de plus de 2000mm doit avoir 3 fixations minimum.
Toutes les parties de l'installation doivent être testées par le passage d'un coulisseau à la fin du montage.
A savoir également:
Tous les éléments composant l'installation sont bien de marque YPSOS et comportent le symbole “Y” associé.
Le porte-à-faux maximum en partie supérieure et inférieure est de 300mm. (600mm maxi conseillé en partie inférieure).
Une fixation avant et après une courbe est à prévoir. (à 300mm maximum de part et d'autre des jonctions). |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
