YPSOS - SYSTEME ANTICHUTE
|
|
|
|
.
Système
Antichute
|
|
| |
|
|
|
|
|
 |
|
|
|
|
|
|
| 1. |
MONTAGES DES FIXATIONS MURALES |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Il existe, sur demande, des fixations murales réglables, ou des fixations avec déport supérieur à 150mm:
|
|
|
|
|
|
|
|
|

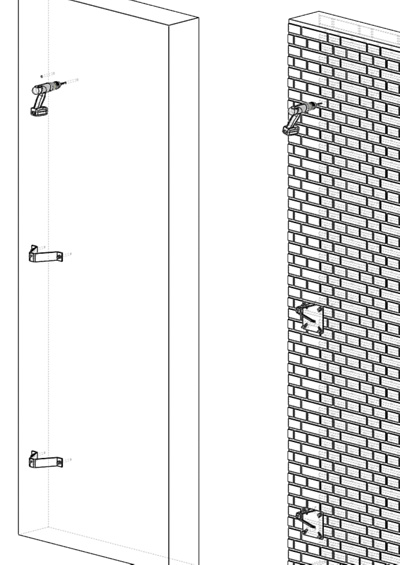

Il existe deux types de fixations murales:
les fixations sur béton plein (à gauche), et les fixations sur support creux ou présentant des caractéristiques mécaniques faibles (à droite).
 Afin de garantir une rigidité suffisante de l'installation, les fixations murales doivent être distantes au maximum de 1750mm (EA recommandé 1400mm). En fonction de la qualité du support, cette distance peut être diminuée.
De manière générale, une fixation doit résister à 600daN minimum en traction verticale. Les ancres structurelles (chevilles, tiges filetées) à utiliser pour la pose des échelles doivent être obligatoirement en inox et au moins de diamètre 12mm.
Nous préconisons l'utilisation de chevilles chimiques à bi-composants. Des fixations à scellement mécanique (de type goujon à expansion) peuvent être utilisé uniquement dans du béton de bonne qualité. (Pour le mode opératoire de pose des ancres, se référer à la notice du fabricant).
Pour les fixations M12, un serrage au couple à 60N.m permettra de valider la qualité de la pose.
L'objectif final est que l'échelle ainsi installée résiste à une chute, soit 1500daN. |
|
Les fixations murales réglables peuvent être installées dans toutes les configurations d'orientation, même latérale. |
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
