| 4. |
MONTAGE DES ECLISSES |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Il existe deux types d'éclisses verticales au choix:

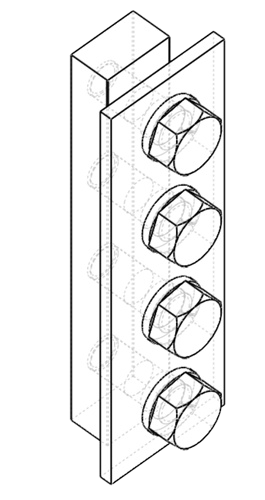

L'éclisse classique YPS-041 composée de deux plats de 100mm de long en aluminium de 4 vis avec rondelle grower en inox. |
|
Le principe de montage est similaire dans les deux cas:

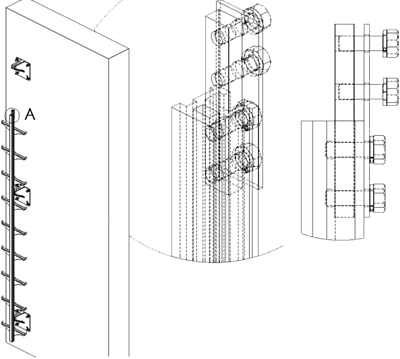

 Mettre en place l'éclisse sur l'échelle inférieure en ne serrant que légèrement les deux fixations M8 (à la livraison, les rails de l'échelle standard sont pré-percés).
|
|
|
|
|
|
|
|

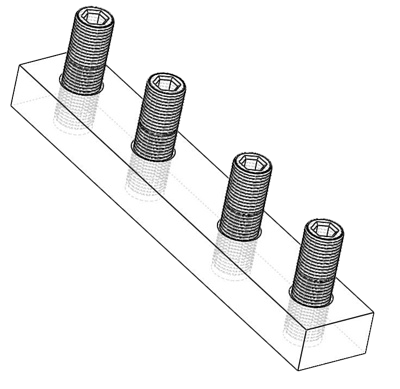

Et, l'éclisse interne YPS-042 composée d'un plat en inox de 100x17x10mm et de 4 vis sans tête à 6 pans creux.
|
|
Si le rail n'est pas percé pour recevoir l'éclisse, percer deux trous diamètre 8mm en utilisant une éclisse comme gabarit de marquage.

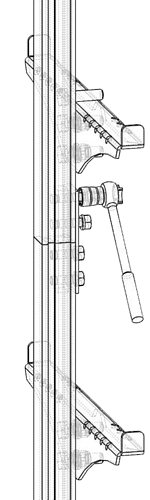

Une fois le rail supérieur glissé dans l'éclisse, serrer au couple les 4 fixations M8, sans omettre les 4 rondelles grower. |
|
|
|
 |
|
 |
|
|
|
|
ATTENTION:
L'éclisse est un élément très sensible du montage.
Il est important de s'assurer que cette dernière soit installée parfaitement. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
