| 10. |
MONTAGE DU RENFORT DROIT VERTICAL |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

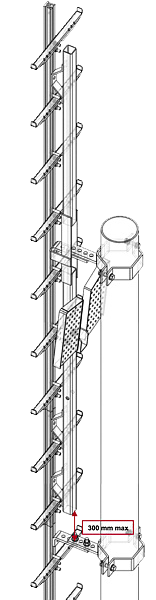

En cas de porte-à-faux, entre l'extrémité haute du rail et la dernière fixation, supérieur à 300mm, il est nécessaire de doubler le rail par un tube renfort YPS-205 de 2200mm.
Cet équipement permet d'augmenter le porte-à-faux jusqu'à 1200mm au-dessus de la dernière fixation. |
|
Le renfort permet de prolonger l'échelle d'une hauteur de 1200mm maximum au-dessus de la dernière fixation.

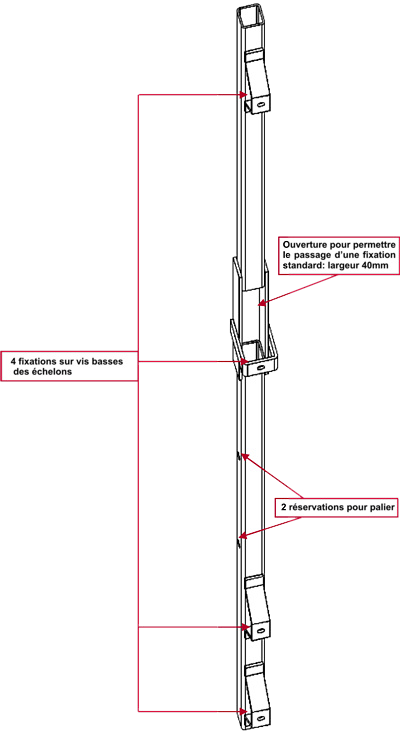

Le renfort se fixe sur les vis basses des échelons : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Le renfort ne nécessite pas l'utilisation de fixations spéciales.
Le renfort permet de positionner facilement un palier de repos en ôtant le support du palier. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  | |
